史上***全的PCB 板激光焊錫設備焊接技巧2025-06-17
一、焊接前的準備工作?
?（一）設備檢查與調試?
使用激光焊錫設備前，需全面檢查設備各部件，如激光發生器、光路系統、焊接頭、運動控制系統等，確保無損壞或異常。依據焊接需求，精準調試設備參數，包括激光功率、脈沖頻率、焊接速度、光斑直徑等。比如焊接小型芯片電阻電容，因焊點小且元件對熱敏感，需設置較低激光功率（如 5 - 10 瓦）、較高脈沖頻率（100 - 200 赫茲）、較快焊接速度（10 - 20 毫米 / 秒）以及較小光斑直徑（0.1 - 0.3 毫米）；焊接較大功率元件或多引腳器件時，可適當提高激光功率（15 - 30 瓦）、降低脈沖頻率（50 - 100 赫茲）、放慢焊接速度（5 - 10 毫米 / 秒）并增大光斑直徑（0.3 - 0.5 毫米）。?
（二）PCB 板與元件處理?
-
清潔：PCB 板與待焊接元件表面的油污、灰塵、氧化物等雜質，會嚴重影響焊接質量，導致虛焊、脫焊等問題。因此，焊接前務必使用專用清潔劑（如酒精、洗板水）仔細清潔 PCB 板焊接區域與元件引腳，再用干凈無塵布擦干。?
-
預處理：對部分可焊性差的元件引腳或 PCB 板焊盤，需進行預鍍錫處理，以增強焊接效果。將適量助焊劑涂于引腳或焊盤，再用烙鐵或 ULiLASER 激光焊錫設備配合錫絲進行鍍錫，使表面均勻覆蓋一層薄薄的錫層。?
（三）焊接材料選擇?
-
焊錫絲：優先選用無鉛焊錫絲，其環保且能滿足多數電子焊接需求。根據焊接點大小與元件引腳粗細，合理選擇焊錫絲直徑，如焊接精細元件，0.5 - 0.8 毫米直徑為宜；焊接較大元件，0.8 - 1.2 毫米直徑更合適。同時，要關注焊錫絲的助焊劑含量與類型，含適量松香助焊劑的焊錫絲焊接效果較好。?
-
助焊劑：優質助焊劑能去除焊接表面氧化物，降低焊錫表面張力，提升潤濕性，確保焊接順利進行。針對 PCB 板激光焊錫，可選用專門的激光焊錫助焊劑，其在激光照射下能迅速發揮作用，且殘留物少，對 PCB 板與元件腐蝕性小。?
二、焊接過程中的操作技巧?
（一）定位與對準?
借助激光焊錫設備的高精度視覺定位系統，精準定位 PCB 板與元件位置，確保焊接頭與焊接點準確對準。對于微小或密集焊點，可利用設備的放大功能，清晰觀察焊接區域，微調位置，保證焊接精度。實際操作中，先將 PCB 板固定于設備工作臺上，通過視覺系統找到焊盤中心位置，再將元件準確放置在對應焊盤上，微調設備坐標，使焊接頭光斑中心與焊點中心重合。?
（二）焊接參數實時調整?
焊接過程中，密切留意焊接效果，依據實際情況實時調整參數。若發現焊點不飽滿、焊錫未充分潤濕，可適當提高激光功率或延長焊接時間；若出現焊點過大、周圍元件有熱損傷跡象，應降低激光功率、加快焊接速度或減小光斑直徑。例如焊接某集成電路引腳時，起初焊點不牢固，將激光功率從 8 瓦提升*** 10 瓦，焊接時間從 0.3 秒延長*** 0.5 秒后，焊點質量明顯改善。?
（三）焊接順序規劃?
合理規劃焊接順序，可有效減少熱變形與應力集中，提高焊接質量。一般遵循先小后大、先輕后重、先里后外的原則。先焊接小型、對熱敏感元件，再焊接大型、耐熱元件；先焊接重量輕的元件，后焊接重量大的元件；先焊接靠近 PCB 板中心的元件，后焊接邊緣元件。以一塊包含多種元件的 PCB 板為例，先焊接電阻、電容等小型元件，再焊接集成電路、功率模塊等大型元件。?
三、焊接后的質量檢查與處理?
（一）外觀檢查?
焊接完成后，首先進行外觀檢查。優質焊點應表面光滑、圓潤，焊錫均勻覆蓋焊接點，無虛焊、漏焊、橋接等缺陷，元件引腳與焊盤連接牢固。若發現焊點表面粗糙、有氣孔、焊錫量過少或過多等問題，需分析原因并及時處理。?
（二）電氣性能測試?
通過專業測試設備，對焊接后的 PCB 板進行電氣性能測試，如通斷測試、電阻測試、電容測試、電感測試等，確保電路連接正常，各項電氣參數符合設計要求。一旦發現電氣性能異常，需借助顯微鏡、萬用表等工具，仔細排查故障點，如虛焊點、短路點等，并進行修復。?
（三）不良焊點修復?
針對外觀檢查或電氣性能測試中發現的不良焊點，使用激光焊錫設備或烙鐵進行修復。修復時，注意控制焊接溫度與時間，避免對周圍元件造成二次損傷。若虛焊，重新施加適量激光能量與焊錫，使焊點牢固；若短路，小心去除多余焊錫，分離短路部位。?
四、常見問題及解決方法?
（一）焊點不牢固?
原因可能是焊接溫度過低、焊接時間過短、焊錫量不足、表面有雜質等。解決方法為適當提高激光功率或延長焊接時間，增加焊錫量，焊接前徹底清潔 PCB 板與元件表面。?
（二）焊點過大?
可能是激光功率過高、焊接時間過長、光斑直徑過大導致?？山档图す夤β?、縮短焊接時間、減小光斑直徑來改善。?
（三）燒損基板或元件?
多因激光能量過高、焊接時間過長、散熱不良引起。需降低激光功率、縮短焊接時間，改善散熱條件，如增加風冷或水冷裝置。?

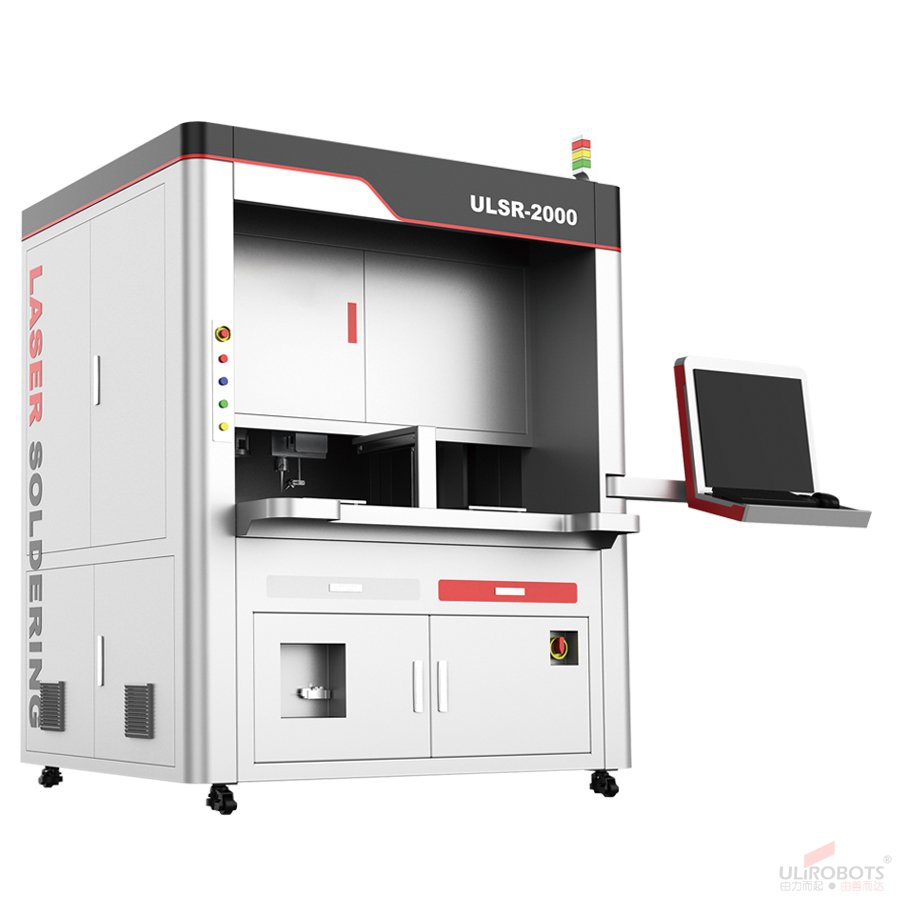

掌握 PCB 板激光焊錫設備的焊接技巧，是確保焊接質量、提高生產效率的關鍵。ULiLASER 激光焊錫設備憑借先進技術與***性能，為 PCB 板焊接提供了可靠解決方案。實際操作中，需做好焊接前準備，熟練運用焊接過程中的操作技巧，嚴格進行焊接后的質量檢查與處理，及時解決常見問題，從而實現高質量的 PCB 板激光焊接。
